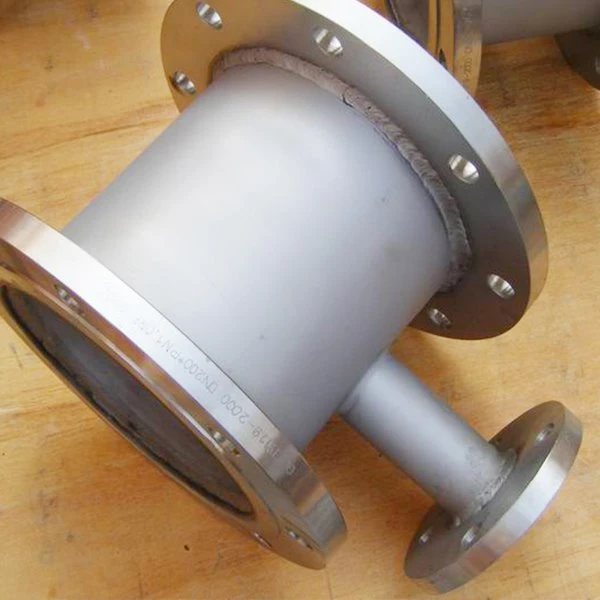

flanged pipe
pipe welded with flange
pipe with elbow

Stahlrohrflansche und Flanschverbindungen

Rohrflansche verbinden Rohre und Komponenten in Rohrleitungssystemen durch Schraubverbindungen und Dichtungen. Die am häufigsten verwendeten Flansche sind Vorschweißflansche, Aufschiebeflansche, Blindflansche, Muffenschweißflansche sowie Gewindeflansche und Überlappungsflansche.

Standard: ASME B16.5
Größe: NPS 1/2" bis NPS 24"
Druckklasse: 150, 300, 400, 600, 900, 1500, 2500#
Typ: WN, SO, SW, LJ, BL, TH

Anfrage senden

Produkteinführung

Eine Rohrspule besteht aus drei Komponenten: Rohr, Flanschen und Fittings.StahlflanscheDazu gehören Vorschweißflansche, Aufsteckflansche, Blindflansche, Muffenschweißflansche und Gewindeflansche. Die gebräuchlichste Spezifikation für Edelstahlflansche ist ASME B16.5. ANSI B16.5 ist beschränkt auf Flansche und Flanschverbindungen aus gegossenen oder geschmiedeten Materialien sowie Blindflansche und bestimmte Reduzierflansche aus gegossenem, geschmiedetem oder Blech. Die Norm enthält außerdem Anforderungen und Empfehlungen für Flanschverschraubungen, Flanschdichtungen und Flanschverbindungen. Kontaktieren Sie uns |market@htpipe.comfür weitere Informationen und ein kostenloses Angebot!

Standard für Stahlrohrflansche und Flanschanschlüsse:

Standard: ASME B16.5-Spezifikation für Stahlrohrflansche und Flanschverbindungen

Spezifikation: ASME B16.5-Rohrflansche und Flanschanschlüsse decken Größen von 1/2 Zoll Nennweite bis 24 Zoll Nennweite ab.

Druckstufen: Stahlrohrflansche sind in Güteklassen von 150 bis 2500# erhältlich, einschließlich 150#, 300#, 400#, 600#, 900#, 1500#, 2500#

Spezifikationen für Rohrflansche

Standard	Typ	Klasse	Größe
ASME B16.5	WN/LWN/SO/Blind-/Überlappungsverbindung	150#- 2500#	1/2"-24"(Außer Blindflansch 2500lb 1/2"-12")
ASME B16.47 Serie A	WN/Blindflansch	150# - 900#	22"-48"(Außer 900# Größe:26"-48")
ASME B16.47 Serie B	WN/Blindflansch	75# - 300#	26"-48"
ASME B16.47 Serie B	WN/Blindflansch	400# 600# 900#	26"-36"
EN1092-1:2002	Plattenflansch für Anschweiß-/Losblech	PN2.5-PN100	DN10-DN4000
	Flansch mit Anschweißplatte
	für überlapptes Rohrende/Blind-/WN-Flansch
JIS B2220	Schweißflansch, Überlappungsflansch, Gewindeflansch	PN6-PN100	DN10-DN1500
BS4504 BS10 TabelleD/E	Plattenflansch zum Schweißen/WN-Flansch/Bland-Flansch	PN6-PN100	DN10-DN1500
Dichtfläche	RF FF RTJ TF GF LF LM

Rohrflanschmaterial

Edelstahl	ASTM/ASME A/SA 182 F304, 304L, 304H, 310H, 316, 316H,
Edelstahl	316L, 316LN, 316Ti, 317, 317L, 321, 321H, 347, 347H, 904L
Duplex und	ASTM/ASME A/SA 182 F44, F45, F51, F53, F55, F60, F61,
Super-Duplex	S31803, S32205, S32550, S31254, SMO254, S32750, S32760, S32950
Nickellegierter Stahl	ASTM/ASME B/SB 564 UNS N02200 (NICKEL 200), UNS N04400, (MONEL 400)
	UNS N08825( INCOLOY 825), UNS N06600(INCONEL 600), UNS N06601(INCONEL 601),
	UNS N06625 (INCONEL 625), UNS N10276 (HASTELLOY C276)
	ASTM/ASME B/SB160 UNS N02201 (NICKEL 201), ASTM B/SB472 UNS N08020 (Legierung 20)

Sechs am häufigsten verwendete Stahlrohrflansche

Vorschweißflansch (WN)
Aufsteckflansch (SO)
Muffenschweißflansch (SW)
Überlappungsflansch (LJ)
Gewindeflansch (TH)
Blindflansch (BL)

Was ist der Herstellungsprozess?Rohrspulen?

Vor dem Schweißen der Rohrspulen werden die erforderlichen Produkte wie Rohre, Bögen, T-Stücke, Reduzierstücke, Kreuzstücke, Bögen, Flansche, Spulen und Ventile entsprechend dem Entwurf in der Fertigungswerkstatt zusammengestellt. Zunächst sollte es auf die entsprechende Länge für die vom Design geforderten Abmessungen zugeschnitten werden. Danach kann der Bediener bei Bedarf die Rohrendflächen und Fasen mit einer Schleifmaschine glätten. Das Rohr wird dann zu einer Montagestation bewegt, um es mit anderen Komponenten wie Reduzierstücken, Bögen, T-Stücken, Bögen und Flanschen zu verbinden.

Vorteile vorgefertigter Rohrleitungen?

Der vorgefertigte geschweißte Rohrflansch aus Edelstahl ist ein modulares Produkt, das im Werk vorgefertigt werden kann. Vorgefertigte geschweißte Edelstahlrohrflansche können ohne zusätzliche Bearbeitung und Anpassung direkt an der Rohrleitung installiert werden, was die Schwierigkeit und das Risiko der Installation erheblich reduzieren und Installationszeit und Arbeitskosten sparen kann.
