ASME B16.11-Buchsewird hauptsächlich verwendet, um eine Abzweigverbindung von einem Hauptrohr herzustellen und so die Umleitung oder Konvergenz von Flüssigkeiten zu ermöglichen. ASME B16.11 ist der Kernstandard für die Herstellung von Muffen und legt wichtige technische Anforderungen wie Abmessungen, Toleranzen, Materialien und Druckstufen fest, um die Sicherheit und Kompatibilität der Armatur in industriellen Anwendungen zu gewährleisten.
HT PIPE ist ein bekannter-Händler und Exporteur. Wir liefern nicht nur Rohre, Bleche, Rundstäbe, sondern auch Rohrverbindungen, Flansche usw.Kontaktieren Sie unsfür weitere Informationen und Preise kostenlos.
Strukturelle Merkmale
Muffen verwenden eine Muffenschweißkonstruktion, sodass das Abzweigrohr zum Schweißen direkt in die Muffe des Fittings eingeführt werden kann. Die Schweißmethode ist Kehlschweißen, was die Installation erleichtert.
Seine Struktur kann in zwei Typen unterteilt werden: gleichen Durchmesser (Abzweigrohr und Hauptrohr haben den gleichen Durchmesser) und reduzierenden Durchmesser (Abzweigrohrdurchmesser ist kleiner als der Hauptrohrdurchmesser), um sich an unterschiedliche Verzweigungsanforderungen anzupassen.
Im Vergleich zu anderen Abzweigverbindungen (z. B. Weldolet) eignen sich Sockolets besser für Abzweigverbindungen mit kleinem{0}Durchmesser und für Anwendungen mit begrenztem Platzangebot, da sie auf die Dichtheit der Muffenschweißung angewiesen sind, um einen sicheren Flüssigkeitstransport zu gewährleisten.
Hauptunterschiede zu Weldolet
Verbindungsmethode:Beim Muffenschweißen wird das Abzweigrohr zum Schweißen in die Muffe des Fittings eingeführt. Weldolet verwendet Stumpfschweißen, bei dem das Formstück mithilfe eines Vollschweißverfahrens direkt stumpf -an das Hauptrohr geschweißt wird.
Druckeignung:Weldolet eignet sich besser für Bedingungen mit hohem{0}Druck und hoher-Temperatur, da es eine gleichmäßigere Spannungsverteilung und eine höhere Bruchfestigkeit aufweist. Sockolet eignet sich vor allem für Bedingungen mit niedrigem bis mittlerem Druck.
Größeneignung:Weldolet eignet sich besser für Haupt- und Abzweigrohrverbindungen mit großem-Durchmesser. Sockolet eignet sich besser für Abzweigrohre mit kleinem-Durchmesser und Anwendungen mit begrenztem Platzangebot.
|

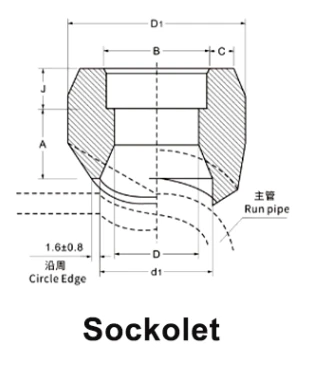

Nenngröße |
Nenngröße des Abzweigrohrs |
Tiefe von Buchse |
Gesicht von Beschlag zum Schritt |
DiAmperemetervon Beschlag |
Wandstärke der Steckdose |
Lochdurchmesser |
||||||
|
DN |
NPS |
DN |
NPS |
Jmin |
Amax |
Dmax |
Cmin |
d1 nom |
||||
|
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
|||||
|
8-900 |
1/4-36 |
6 |
1/8 |
9.5 |
10 |
一 |
27 |
一 |
3.18 |
一 |
16 |
一 |
|
10-900 |
3/8-36 |
8 |
1/4 |
9.5 |
10 |
一 |
27 |
一 |
3.78 |
一 |
16 |
一 |
|
15-900 |
1/2-36 |
10 |
3/8 |
9.5 |
13 |
一 |
30 |
一 |
4.01 |
一 |
19 |
一 |
|
20-900 |
3/4-36 |
15 |
1/2 |
9.5 |
16 |
24 |
38 |
47 |
4.67 |
5.97 |
24 |
19 |
|
25-900 |
1-36 |
20 |
3/4 |
12.5 |
16 |
25 |
47 |
53 |
4.90 |
6.96 |
30 |
25 |
|
32-900 |
11/4-36 |
25 |
1 |
12.5 |
22 |
29 |
56 |
63 |
5.69 |
7.92 |
36 |
33 |
|
40-900 |
11/2-36 |
32 |
11/4 |
12.5 |
22 |
30 |
66 |
74 |
6.07 |
7.92 |
45 |
38 |
|
50-900 |
2-36 |
40 |
11/2 |
12.5 |
24 |
32 |
75 |
83 |
6.35 |
8.92 |
51 |
49 |
|
65-900 |
21/2-36 |
50 |
2 |
16.0 |
24 |
37 |
90 |
104 |
6.93 |
10.92 |
65 |
59 |
|
80-900 |
3-36 |
65 |
21/2 |
16.0 |
25 |
一 |
105 |
一 |
8.76 |
一 |
76 |
一 |
|
100-900 |
4-36 |
80 |
3 |
16.0 |
30 |
一 |
124 |
一 |
9.52 |
一 |
94 |
一 |
|
125-900 |
5-36 |
100 |
4 |
19.0 |
30 |
一 |
154 |
一 |
10.69 |
一 |
121 |
一 |
